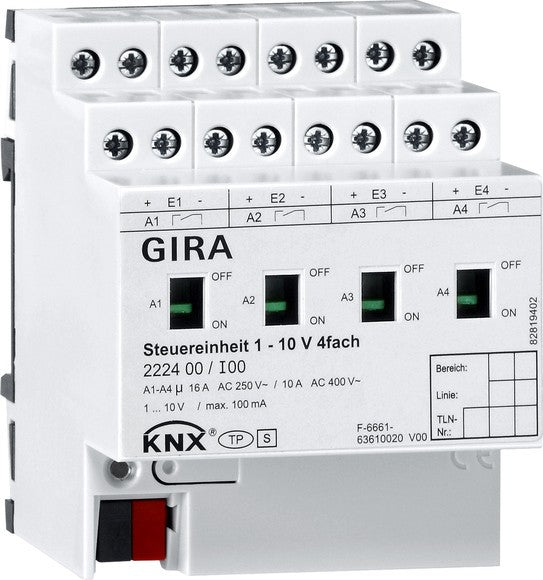

Unidad de control de 4 elementos de 1 – 10 V con accionamiento manual para KNX Gira – ref. 222400
€341,75
Unidad de control de 4 elementos de 1 – 10 V con accionamiento manual para KNX de Gira para montaje en carril DIN en el cuadro eléctrico de una instalación KNX.
Dispositivo KNX: se configura con el software ETS y debe ponerlo en marcha un instalador KNX. Si necesitas ayuda para elegir los componentes de tu instalación, llámanos o escríbenos por WhatsApp.
Características
- Marca: Gira
- Referencia: 222400
- EAN: 4010337018858
- La unidad de control conmuta y regula dispositivos eléctricos que cuenten con una interfaz de 1-10 V.
- 5 configuraciones del dispositivo seleccionables. Esto permite una asignación de los 4 canales de regulación accionables por separado en las salidas de conmutación (p. ej. 4 canales de regulación se asignan a un relé de conmutación para la activación de una luz RGBW).
- Las salidas de relé que no tengan asignado ningún canal de regulación se pueden utilizar como canales de actuadores de conmutación libres.
- Reacciones parametrizables en caso de pérdida de tensión de bus y recuperación y tras la programación por ETS.
- Accionamiento manual de las salidas independientemente del bus con indicador mecánico de la posición de conmutación.
- Retardo para acuses de recibo de envío activo después de la recuperación de la tensión del bus.
- Función de vinculación lógica por canal configurable.
- Hasta tres funciones de conmutación centrales para el control conjunto de todos los canales de regulación y conmutación.
- Los tiempos de encendido de las salidas de relé se pueden captar y evaluar mediante contador de horas de funcionamiento.
- Posibilidad de acuse de recibo múltiple de todos los estados de conmutación.
Datos técnicos
- Medio KNX: TP256
- Relé
- Número: 4
- Contacto: respectivamente 1 x contacto de cierre libre de potencial, biestable
- Salidas de control
- Tensión de control: 1 - 10 V
- Corriente de control por cada salida: máx. 100 mA
- Longitud de cable: máx. 500 m con 0,5 mm²
- Salidas de conmutación
- Tensión de conmutación: 250/400 V CA
- Corriente de conmutación de 230 V CA1: 16 A
- Corriente de conmutación de 230 V CA3: 10 A
- Corriente de conmutación de 400 V CA1: 10 A
- Corriente de conmutación de 400 V CA3: 6 A
- Lámparas fluorescentes: 16 AX
- Cargas de las lámparas
- Lámparas incandescentes: 3680 W
- Lámparas halógenas de alta tensión: 3680 W
- Transformador convencional: 2000 VA
- Transformador Tronic: 2500 W
- Lámparas fluorescentes T5/T8
- sin compensación: 3680 W
- compensación en paralelo: 2500 W / 200 µF
- Conexión dúo: 3680 W / 200 µF
- Bombillas fluorescentes compactas
- sin compensación: 3680 W
- compensación en paralelo: 2500 W / 200 µF
- Lámparas de vapor de mercurio
- sin compensación: 3680 W
- compensación en paralelo: 3680 W / 200 µF
- Temperatura ambiente: de -5 °C a +45 °C
- Conexiones
- KNX: Borne de conexión y de derivación
- 1 – 10 V: Bornes de tornillo
- Carga: Bornes de tornillo
- Sección de conexión: máx. 4 mm²
Observaciones
- Los balastos electrónicos generan picos de corriente muy elevados. Utilice por tanto un limitador de la corriente de conexión o, en caso de cargas mayores, un contactor de carga.
- El borne de conexión y derivación para KNX está incluido en la entrega.
