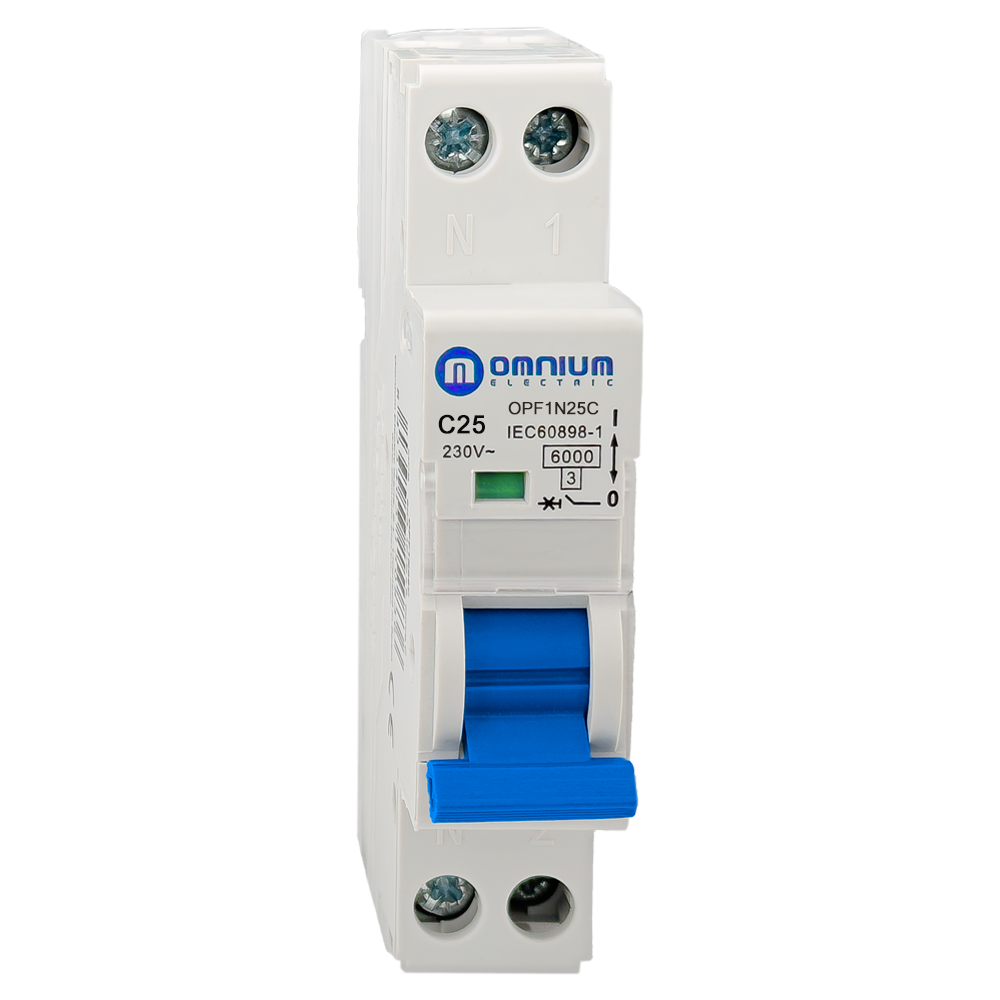

Magnetotérmico estrecho Omnium OPF 1P+N 25 A 6 kA curva C

Magnetotérmico estrecho Omnium OPF 1P+N de 25 A, curva C y 6 kA, que protege fase y neutro ocupando un solo módulo en el cuadro.

El Omnium OPF1N25C es un interruptor magnetotérmico de fase y neutro (DPN) de 25 A, curva C y poder de corte de 6 kA. Su formato estrecho de un solo módulo permite ahorrar espacio en el cuadro sin renunciar al corte de fase y neutro.

Características

• Marca: Omnium
• Serie: OPF
• Referencia: OPF1N25C
• EAN: 8433403150911
• Número de polos: 1P+N
• Corriente nominal: 25 A
• Curva de disparo: C
• Poder de corte (Icn): 6 kA
• Tensión nominal: 230 V CA
• Frecuencia: 50/60 Hz
• Tensión de aislamiento: 500 V
• Tensión soportada al impulso: 4 kV
• Anchura: 1 módulo (18 mm)
• Sección máxima de conductor flexible: 16 mm²
• Par de apriete máximo: 2 Nm
• Resistencia electromecánica: 4.000 ciclos
• Temperatura ambiente: -25 °C a +40 °C
• Norma: IEC EN 60898-1

Funciones y detalles

• Protección térmica contra sobrecargas en la fase y protección magnética contra cortocircuitos.
• Corte simultáneo de fase y neutro en un solo módulo.
• Curva C: disparo magnético entre 5 y 10 veces la corriente nominal.
• Respeta la marca de neutro al cablear: el polo protegido debe conectarse a la fase.
• Montaje en carril DIN TH35.

Aplicaciones

• Circuitos interiores de vivienda (alumbrado, tomas de uso general, cocina, lavadora).
• Cuadros pequeños o ampliaciones donde falta espacio en el carril.
• Protección de circuitos monofásicos en locales y oficinas.
• Sustitución de magnetotérmicos 1P+N de dos módulos para ganar espacio.
