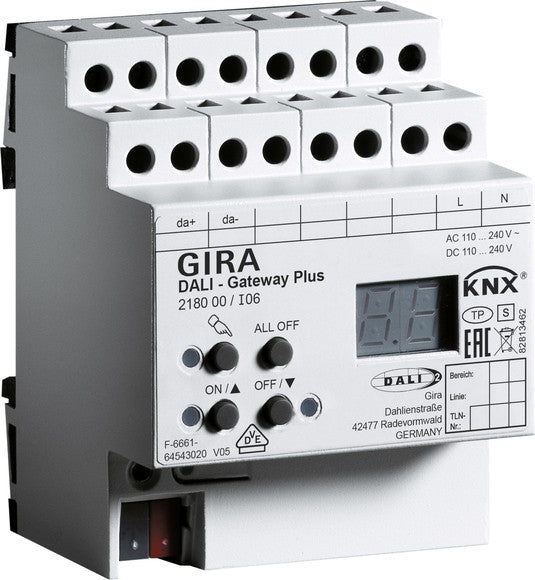

Gateway DALI Plus para KNX Gira – ref. 218000

Gateway DALI Plus para KNX de Gira para montaje en carril DIN en el cuadro eléctrico de una instalación KNX.

Dispositivo KNX: se configura con el software ETS y debe ponerlo en marcha un instalador KNX. Si necesitas ayuda para elegir los componentes de tu instalación, llámanos o escríbenos por WhatsApp.

Características

• Marca: Gira
• Referencia: 218000
• EAN: 4010337011064
• Compatible con los estándares DALI y DALI-2.
• El gateway DALI Plus conforma la interfaz entre una instalación KNX y una instalación de iluminación digital DALI.
• Control de un máx. de 64 balastos DALI como control individual, control de grupos en un máx. de 32 grupos o control central mediante un telegrama de difusión (grupos 17 - 32, 2 balastos como máx. respectivamente).
• Accionamiento manual de los dispositivos, también independientemente del bus (también funcionamiento a pie de obra con control por difusión).
• Función de ahorro energético: Posibilidad de desconexión de la tensión de alimentación de los dispositivos de funcionamiento DALI en estado desconectado (mediante un actuador de conmutación KNX adicional).
• 16 escenarios de luz.
• Posibilidad de incluir los grupos en los escenarios de luz.
• Control de efectos configurable para un máx. de 16 secuencias en 1 a 500 recorridos (o infinito).
• Acuse de recibo de estado de disfunción o cortocircuito de DALI y mensaje en caso de fallo de la tensión de suministro.
• Función de acuse de recibo cíclica activa o pasiva (objeto recuperable).
• Posibilidad de acuse de recibo múltiple de todos los estados de conmutación.
• Los acuses de recibo pueden retardarse tras la recuperación de la tensión del bus.

Datos técnicos

• Medio KNX: TP256
• Tensión nominal
  • AC: AC 110 hasta 240 V, 50/60 Hz
  • CC: DC 110 hasta 240 V
• Potencia disipada: Máx. 3 W
• Conexiones
  • KNX: Borne de conexión y de derivación
  • DALI: Bornes de tornillo
• Longitudes de cable entre el gateway y el dispositivo de funcionamiento
  • Ø 1,5 mm²: 300 m como máx.
  • Ø 1,0 mm²: 238 m como máx.
  • Ø 0,75 mm²: 174 m como máx.
  • Ø 0,5 mm²: 116 m como máx.
• Sección de conexión: máx. 4 mm²
• Temperatura ambiente: de -5 °C a +45 °C
• Dimensiones
  • Unidades modulares (UM): 4

Observaciones

• Compatibilidad con DALI-2 a partir de la versión de índice I06.
• Funcionamiento de las instalaciones de iluminación de emergencia:Los requisitos legales y normativos varían de un país a otro. En todo caso, el usuario / diseñador especializado debe comprobar si se cumplen las especificaciones específicas.
• Homologación VDE según EN 60669-1, EN 60669-2-1.
• Planificación y puesta en marcha del dispositivo a partir de ETS 4.1 (recomendación) o con ETS 3 a partir de la versión "d".
• El borne de conexión y derivación para KNX está incluido en la entrega.
