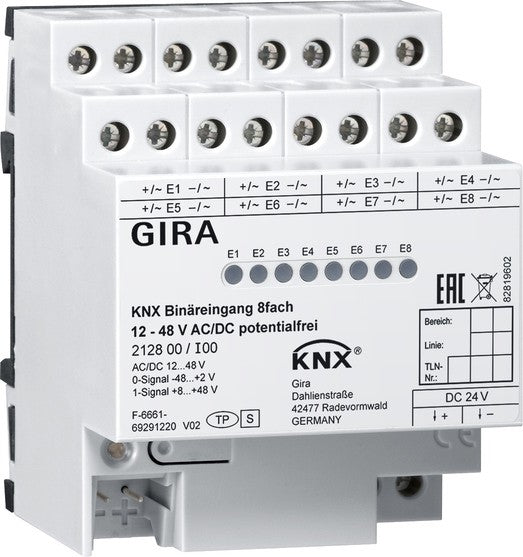

Entrada binaria de 8 elementos 12 - 48 V CA/CC libre de potencial para KNX Gira – ref. 212800

Entradas binarias carril DIN para la conexión de contactos. Los procesos de conmutación de contactos (p. ej. observador/pulsador) se transforman en telegramas KNX. En este proceso, las entradas pueden asignarse a diversas funciones o bloquearlas de forma independiente. Posibilidad de indicación de señal a través de LED de estado amarillos.

Dispositivo KNX: se configura con el software ETS y debe ponerlo en marcha un instalador KNX. Si necesitas ayuda para elegir los componentes de tu instalación, llámanos o escríbenos por WhatsApp.

Características

• Marca: Gira
• Referencia: 212800
• EAN: 4010337018841
• Cada entrada cuenta con una completa variedad de funciones. Todas las funciones dirigidas por canales se pueden parametrizar por separado en cada entrada.
• Los telegramas activos salientes de las entradas se pueden retardar de forma global tras la recuperación de la tensión del bus o tras una programación por ETS.
• Tiempo de supresión de rebotes y limitación de frecuencia de telegrama configurables.
• Asignación libre de las funciones de conmutación, regulación, persiana, transmisor de valores y contador de impulsos a las entradas.
• Objeto de bloqueo para el bloqueo de entradas individuales (polaridad del objeto de bloqueo ajustable) para las funciones de conmutación, regulación, persiana y transmisor de valores.
• Parámetros programables en cada entrada por separado para el comportamiento en caso de recuperación de la tensión del bus.
• Conmutación de función: dos objetos de conmutación independientes disponibles para cada entrada (los comandos de conmutación se pueden parametrizar por separado), ajuste del comando en flancos ascendentes y descendentes (conexión, desconexión, conmutación, ninguna reacción), selección de la transmisión cíclica independiente de los objetos de conmutación en función del flanco o del valor del objeto.
• Función de regulación: Manejo por una o dos superficies, ajuste del tiempo entre la regulación y la conmutación y el límite de la regulación, posibilidad de repetición de telegrama y emisión de parada de telegrama.
• Función de persiana: posibilidad de ajustar el comando en flanco ascendente (ninguna función, arriba, abajo, conmutación), concepto de control programable (Step - Move - Step o Move - Step), ajuste del tiempo entre funcionamiento breve y funcionamiento a largo plazo (solo en Step - Move - Step), duración de la regulación de lamas programable.
• Función de transmisor de valores: programación del flanco (pulsador como contacto de cierre, pulsador como contacto de apertura, conmutador) y valor en flanco, posibilidad de regular el valor en pulsador manteniendo presionado el pulsador para el transmisor de valores, mecanismo auxiliar para escenarios de luz con función de memorización; incluso posibilidad de memorización del escenario sin necesidad de activación previa.
• Función contador de impulsos: intervalo de conteo ajustable, flancos parametrizables (contar para flanco ascendente, contar para flanco descendente, contar para flanco ascendente y descendente), número de impulsos necesarios en la entrada parametrizable, número de impulsos de conteo para una modificación del conteo parametrizable, cada entrada contiene un contador principal y un contador intermedio, el contador principal y el contador intermedio pueden funcionar independientemente como contador hacia delante o contador hacia atrás, los valores iniciales y finales del contador se pueden predefinir mediante parámetros u objeto de comunicación, consulta del contador mediante KNX o automática, el comportamiento tras el proceso del contador es parametrizable, restablecimiento del contador de impulsos mediante KNX (reset del contador).

Datos técnicos

• Medio KNX: TP256
• Longitud del cable de entrada: 100 m como máx.
• Temperatura ambiente: de -5 °C a +45 °C
• Tensión nominal: CA/CC de 12 a 48 V
• Tensión de señal
  • para la señal "0": -48 a +2 V
  • para la señal "1": 8 a 48 V
• Corriente de entrada a tensión nominal: 2 mA
• Tensión nominal S0: máx. DC 27 V
• Frecuencia de impulsos S0: máx. 33 Hz
• Frecuencia nominal señal AC: 30 a 60 Hz
• Duración de la señal: mín. 15 ms
• Número de entradas: 8
• Salida
  • Tensión: 24 V CC SELV
  • Corriente: máx. 4 mA
• Conexiones
  • KNX: Borne de conexión y de derivación
  • Entradas: Bornes de tornillo
• Sección de conexión: máx. 4 mm²
• Dimensiones
  • Unidades modulares (UM): 4

Observaciones

• El borne de conexión y derivación para KNX está incluido en la entrega.
