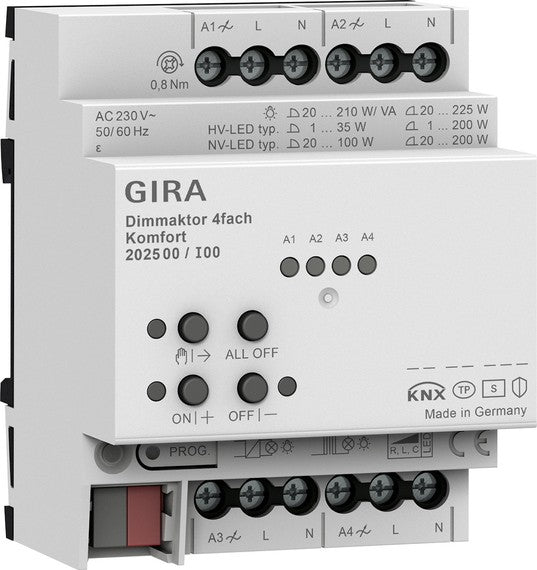

Actuador de regulación de 4 elementos Komfort para KNX 4 x 225 W/VA Gira – ref. 202500

Actuador de regulación de 4 elementos Komfort para KNX 4 x 225 W/VA de Gira para montaje en carril DIN en el cuadro eléctrico de una instalación KNX.

Dispositivo KNX: se configura con el software ETS y debe ponerlo en marcha un instalador KNX. Si necesitas ayuda para elegir los componentes de tu instalación, llámanos o escríbenos por WhatsApp.

Características

• Marca: Gira
• Referencia: 202500
• EAN: 4010337073338
• Actuador regulador con acoplamiento de bus integrado.
• Conmutación y regulación de lámparas incandescentes, lámparas halógenas de alta tensión, lámparas LED de alta tensión regulables, lámparas fluorescentes compactas regulables, transformadores inductivos regulables con lámparas halógenas de baja tensión o lámparas LED de baja tensión, transformadores electrónicos regulables con lámparas halógenas de baja tensión o lámparas LED de baja tensión.
• Selección automática o manual del principio de regulación adecuado para la carga.
• Protección contra marcha en vacío, cortocircuito y sobretemperatura.
• Accionamiento manual de las salidas independientemente del bus.
• Se puede activar la visualización temporal del estado, es posible el enlace mediante un objeto de comunicación a través de varios actuadores.
• Conexión en paralelo de varias salidas para regular la luz de las cargas de lámparas mayores o la ampliación de potencia mediante amplificadores.
• Para simplificar la configuración, todos los canales de regulación de luz existentes pueden asignarse a los mismos parámetros en el ETS y, por tanto, parametrizarse de forma idéntica.
• Hasta 6 funciones centrales para el control común de todos los canales de regulación de luz con objetos de conmutación, regulación de luz y valor.
• Hasta 8 funciones lógicas independientes para ejecutar operaciones lógicas simples o complejas.
• Los mensajes de acuse de recibo y de estado de envío activo se pueden retardar de forma general tras la recuperación de la tensión o tras una programación por ETS.

Datos técnicos

• Medio KNX: TP256
• Tensión nominal: AC 110 hasta 230 V, 50/60 Hz
• Máx. potencia conectada (230 V CA) por canal
  • Lámparas incandescentes: 20 a 225 W
  • Lámparas halógenas de alta tensión: 20 a 225 W
  • Transformador convencional: 20 a 210 VA
  • Transformador Tronic: 20 a 225 W
  • Transformador con bobinado con LED de baja tensión: 20 a 100 VA
  • Transformador electrónico con LED de baja tensión: típico de 20 hasta 200 W
  • Lámparas LED de alta tensión: típico de 1 hasta 200 W
  • Bombilla fluorescente compacta: típico de 20 hasta 150 W
• Conexiones
  • KNX: Borne de conexión y de derivación
  • Carga: Bornes de tornillo
• Sección de conexión: máx. 4 mm²
• Dimensiones
  • Unidades modulares (UM): 4

Observaciones

• Homologación VDE según EN 60669-1, EN 60669-2-1.
• La potencia máxima conectada depende del modo de funcionamiento seleccionado (RC o RL). Para más detalles, consulte el manual de instrucciones.
• Ampliación de potencia mediante amplificadores de potencia de Gira.
• Carga de las salidas conectadas en paralelo solo hasta el 95 % de su capacidad. No conecte lámparas fluorescentes compactas en las salidas de regulación de luz conectadas en paralelo. No amplíe las salidas de regulación de luz conectadas en paralelo con amplificadores de potencia.
• Montaje sobre regleta de perfil de sombrero DIN.
• El borne de conexión y derivación para KNX está incluido en la entrega.

Documentación

• Hoja de datos de Gira (PDF)
• Instrucciones de Gira (PDF)
