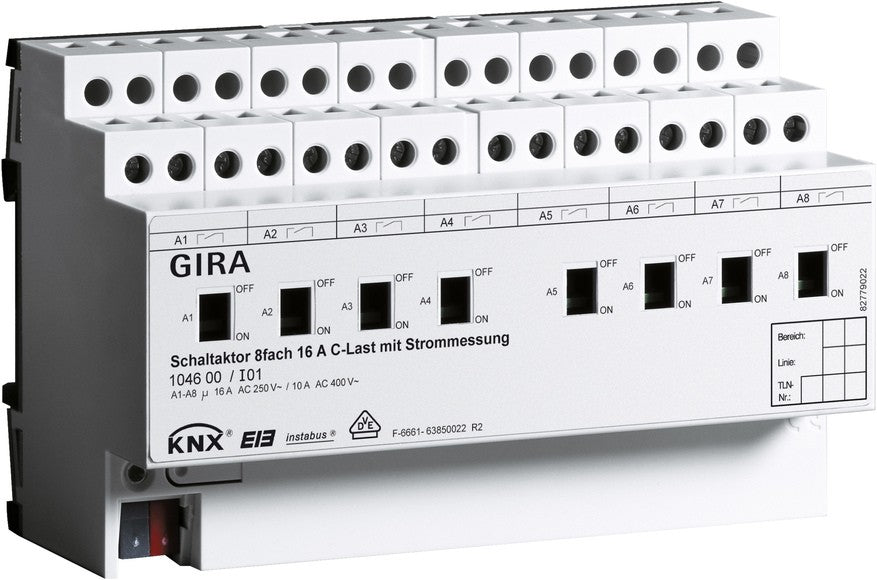

Actuador de conmutación de 8 elementos, 16 A con accionamiento manual y medición de corriente para cargas C, para KNX Gira – ref. 104600
Actuador de conmutación de 8 elementos, 16 A con accionamiento manual y medición de corriente para cargas C, para KNX Gira – ref. 104600
Actuadores de conmutación carril DIN con acoplamiento de bus integrado. Para la conmutación de grupos de carga controlados independientemente. Con interruptor manual para conmutar el relé (encendido/apagado) en paralelo o sin modo KNX. Conexión polifásica. No es necesaria una alimentación eléctrica adicional.
Dispositivo KNX: se configura con el software ETS y debe ponerlo en marcha un instalador KNX. Si necesitas ayuda para elegir los componentes de tu instalación, llámanos o escríbenos por WhatsApp.
Importante: Gira ha anunciado la descatalogación de este artículo. Disponible hasta 02/2027 o fin de existencias.
Características
- Marca: Gira
- Referencia: 104600
- EAN: 4010337042273
- Accionamiento manual de los relés independientemente del bus o del indicador de posición de conmutación
- Funcionamiento como contacto normalmente abierto o normalmente cerrado.
- Función de conmutación central.
- Acuse de recibo múltiple para descargar el bus.
- Función de acuse de recibo cíclica activa o pasiva (objeto recuperable).
- Los acuses de recibo pueden retardarse tras la recuperación de la tensión del bus.
- Función de interconexión lógica para cada salida.
- Función de bloqueo parametrizable para cada canal. Alternativamente, función de posición forzada para cada salida.
- Funciones de tiempo (retardo de conexión o desconexión, función de luz de escalera; también con función de preaviso).
- Posibilidad de integración en escenarios de luz, pueden parametrizarse un máximo de ocho escenarios internos por cada canal.
- Función de almacenamiento para escenarios de luz.
- Contador de horas de funcionamiento como contador de avance y retroceso con función de valor límite (el valor límite puede modificarse a través del bus) activable para cada salida.
Datos técnicos
- Medio KNX: TP256
- Conexiones
- KNX: Borne de conexión y de derivación
- Carga: Bornes de tornillo
- Relé
- Número: 8
- Contacto: respectivamente 1 x contacto de cierre libre de potencial, biestable
- Capacidad de ruptura de 230 V CA: 16 A / AC1 o 16 A / AC3
- Capacidad de ruptura de 400 V CA: 10 A / CA1 o 10 A / CA3
- Máxima corriente de conexión: 600 A, 150 µs, 300 A, 600 µs
- Potencia de conexión
- Carga resistiva: 3680 W
- Carga capacitiva de 230 V CA: 16 A, máx. 200 μF
- Lámparas incandescentes: 3680 W
- Lámparas halógenas de alta tensión: 3680 W
- Transformador convencional: 2000 VA
- Transformador Tronic: 2500 W
- Lámparas fluorescentes, sin compensación: 3680 VA
- Lámparas fluorescentes,conexión dúo: 3680 VA
- Lámparas fluorescentes, compensadas en paralelo: 2500 VA
- Lámparas de vapor de mercurio sin compensación: 3680 W
- Lámparas de vapor de mercurio con compensación en paralelo: 3680 W
- Sección de conexión: máx. 4 mm²
- Reconocimiento de corriente: 0,25 a 16 A sinus
- Dimensiones
- Unidades modulares (UM): 8
Observaciones
- Montaje sobre regleta de perfil de sombrero DIN.
- Homologación VDE según EN 60669-1, EN 60669-2-1.
- El borne de conexión y derivación para KNX está incluido en la entrega.
